آلات تثقيب بسبار

  • HQ600-SP CNC بسبار آلة النحاس آلة قطع اللكم

HQ600-SP CNC بسبار آلة النحاس آلة قطع اللكم

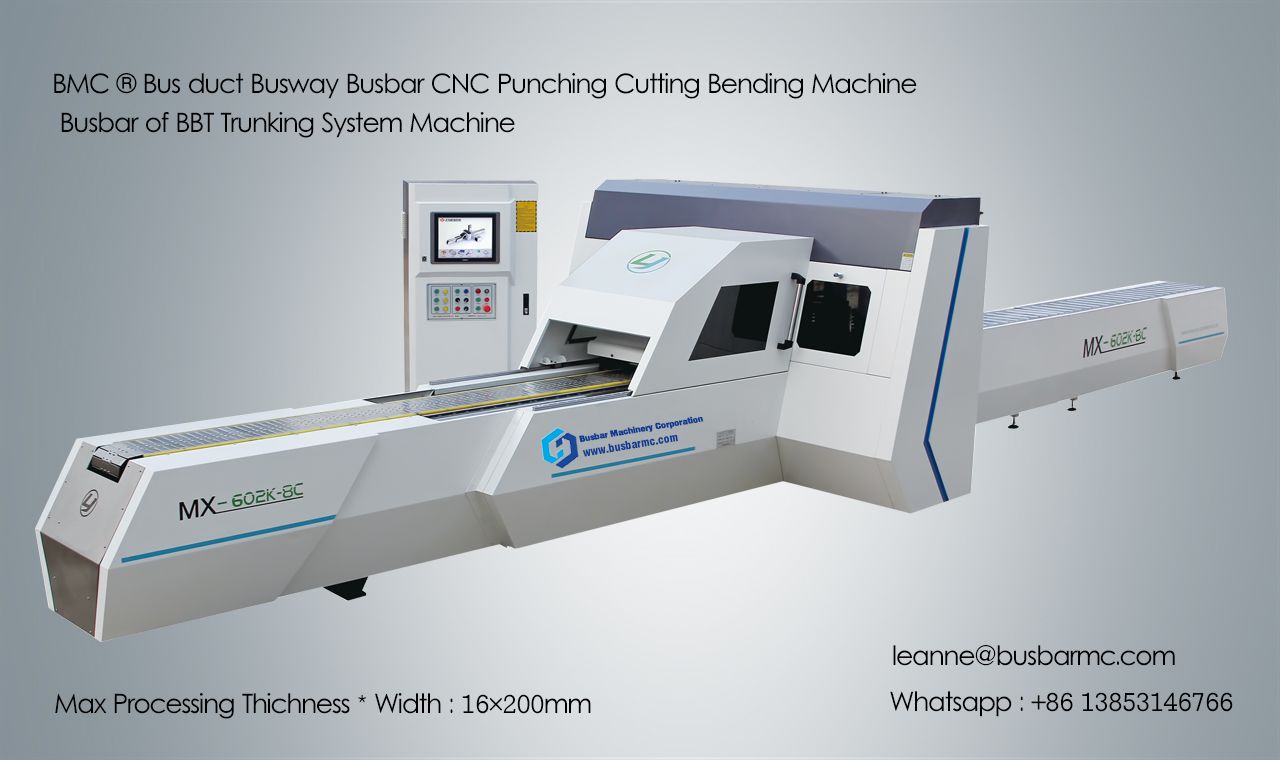

  • وصف المنتج:MX602K-8C CNC بسبار آلة النحاس آلة قطع اللكم يتم استخدام الآلة (المعروفة أيضًا باسم آلة الحافلات ، آلة معالجة آلة النقل بسبار ، آلة معالجة النحاس) بشكل أساسي لمجموعة متنوعة من النحاس ، معالجة الألومنيوم لمجموعة متنوعة من الحافلات. يمكن أن تكون نفس الآلة بشكل منفصل أو في نفس الوقت لكمة ثقب ، قطع ، ثني. بسيطة ، وسهلة الاستخدام ، وكفاءة إنتاج عالية ، مخصصة لصناعة الطاقة ، الجهد العالي والمنخفض ، صناعة النحاس والألمنيوم معدات Busway الخاصة.

HQ600-SP CNC بسبار آلة النحاس آلة قطع اللكم



الوظيفة الرئيسية: قص / لكمة (جميع ملوك الثقوب المستديرة / المربعة / الخاصة ونوع الفتحة) / الشطب / زخرفة النحاس / الألومنيوم بسبار إلخ

مقدمة آلة الحافلة والغرض منها

يتم استخدام الآلة (المعروفة أيضًا باسم آلة الحافلات ، آلة معالجة آلة النقل بسبار ، آلة معالجة النحاس) بشكل أساسي لمجموعة متنوعة من النحاس ، معالجة الألومنيوم لمجموعة متنوعة من الحافلات. يمكن أن تكون نفس الآلة بشكل منفصل أو في نفس الوقت لكمة ثقب ، قطع ، ثني. بسيطة ، وسهلة الاستخدام ، وكفاءة إنتاج عالية ، مخصصة لصناعة الطاقة ، الجهد العالي والمنخفض ، صناعة النحاس والألمنيوم معدات Busway الخاصة.

الميزات الرئيسية آلة الحافلات:

1. هذه الآلة تنتمي إلى معدات المعالجة الخاصة لصناعة الطاقة الكهربائية ، مجموعات كاملة الجهد العالي والمنخفض ، busway وهلم جرا. مع خصائص الكفاءة العالية ، وانخفاض استهلاك الطاقة ، وتوفير العمالة ، وتوفير الوقت ، ودقة معالجة عالية ، وعملية مريحة ، ومظهر جميل ومبتكر (رقم براءة الاختراع: ZL 201430448531.8)

2. للجهاز مبدأ معالجة فريد وطريقة معالجة ، جهاز تحريك الأسطوانة الهيدروليكية هو براءة تصميم (رقم براءة الاختراع: 201320804568.X ZL) ، قدرة المعالجة اليومية في عدد الأطنان أو أكثر ، وهي المعدات المفضلة لمعالجة بسبار خط.

3. يمكن أن تختار قاعدة القالب 7 اللكم + 1 القطع أو 8 اللكم + 1 القطع هذا النوعين من قاعدة القالب من نوع العمود المستقيم.

4. يموت القطع هو مقص التحوط من نوع قطب واحد (رقم براءة الاختراع: ZL 201300804566) لا نفايات بعد القص.

5. تتكون الماكينة بالكامل من منصة التغذية ، وقاعدة القالب ، وجهاز التغذية ووحدة التحكم المؤازرة ونظام تصميم مساعد معالجة قضبان ليجيان (رقم الشهادة: 846802nd) تظهر في الوقت الحقيقي حالة تشغيل البرنامج

6. يعتمد إطار القالب على مادة الحديد الزهر العقدي ، ومقاومة التآكل الجيدة ، مما يضمن مركز تموت الجزء العلوي والسفلي عند الاستخدام على المدى الطويل عند المعالجة.

ثالثا ، معلمات البيانات:

نموذج

HQ400-SP

HQ600-SP

قوة التثقيب / القص القصوى:

400KN

600KN

الأبعاد الكلية (الطول × العرض × الارتفاع)

10500mm×2750mm×1750mm

10500mm×2900mm×1800mm

محطة عمل

محطة تغذية : 2500mm×500mm.

خارج المحطة :   2500mm×500mm

محطة تغذية :3500mm×500mm.

خارج المحطة : 2500mm×500mm

وزن الآلة

4000kg

6700kg

الحد الأقصى لحجم المعالجة


6000× 160×12mm

6000× 200×16mm

الحد الأقصى لسماكة المعالجة * أقصى عرض للمعالجة

12×160mm

16×200mm

قطر التثقيب الأقصى

Φ4.3~25mm

Φ4.3~35mm

ماكس رقم من تركيب القالب

قوالب القص :     1

قوالب التثقيب: 7

قوالب القص :     1

قوالب التثقيب: 8

تباين المعلمات

السكتة الدماغية القصوى للمحور X:2000mm

خطأ دقة المحور X: 0.10 / 500 مم (التراكم)

الحد الأقصى لضربة المحور Y: 740 مم

خطأ في دقة المحور Y: 0.10 / 500 مم (التراكم)

الحد الأقصى لضربة المحور Z: 145 مم

طول ناقل الحركة على شكل حرف T: 4100 مم

ضربة اسطوانة الضرب: 50 مم

الحد الأقصى لضربة المحور X: 2000 مم

خطأ دقة المحور X: 0.10 / 500 مم (التراكم)

الحد الأقصى لضربة المحور Y: 960 مم

خطأ في دقة المحور Y: 0.10 / 500 مم (التراكم)

الحد الأقصى لضربة المحور Z: 310 مم

طول ناقل الحركة على شكل حرف T: 4100 مم

ضربة اسطوانة الضرب: 50 مم

رقم من فأس التحكم

6


6


عند الشراء ، يرجى الرجوع إلى أحدث المعايير التقنية.
